平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

平板閘閥口徑范圍：DN25～1200

壓力范圍：0.6MPa～45MPa 150Lb～3000Lb

有導流孔平板閘閥 用于需要通球清管的管線，無導流孔平板閘閥 用于不需要通球清管的管線上。

適用的場合

1、石油、天然氣輸送管線。帶導流孔的平板閘閥還便于清掃管線。

2、成品油的輸送管線和貯存設備。

3、石油、天然氣的開采井口裝置，也就是采油樹用閥。

4、帶有懸浮顆粒的介質的管道。

5、城市煤氣輸送管線。

6、自來水工程。

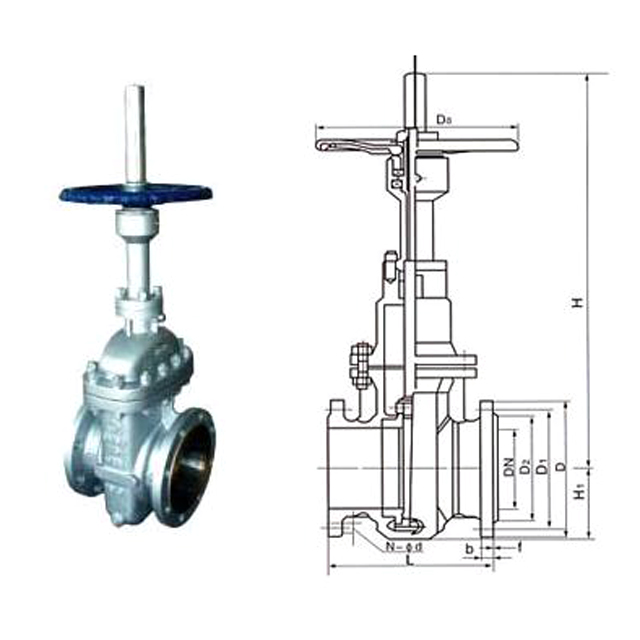

平板閘閥的結構說明

1、閥體有兩種形式，一般公稱壓力≤2.5MPa，或≤300Lb時為鑄造扁體結構，＞2.5MPa或＞300Lb時選用鑄造圓體結構。

2、閥座為鑲嵌PTFE或填充PTFE密封圈的剛性浮動閥座，具有雙重密封效果，閥座由端部○型圈旋加予緊力，并由浮動閥座的活塞效應達到進出口同時密封，這種雙重密封結構使閥體中腔與通道完全隔離，可以在工作狀態下檢修閥門，排除體腔內殘留物。

3、閘板為一長方形平行平板，其上開一與通道直徑相同的通孔（帶導流孔），也可不開孔（不帶導流孔），全啟時，通道平滑為直管段，流阻系數低，壓力損失小，開啟與關閉時閘板與閥座始終相互接觸，即可擦拭附著在密封副間的顆粒污物，又可使密封面不被介質直接沖刷而得到保護。

平板閘閥的特點：

1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
